Cálculo de la fuerza de salida teórica
Presione F1 = A1XP1X B
PulI F2=A2XP2X B
A1 : área de presión del lado del empuje (cm~) A1=nD/4=0.785D
A2 : área prensada del lado de la tracción (cm~A2=n(Dd)/4=0,785(Dd
D: diámetro del pistón ((cm)
d: diámetro de la varilla ((cm)
P1: presión de entrada para empujar hacia adelante (kgf/cm~)
P2: presión de entrada para el tirón hacia atrás (kf/cm~) : relación de carga
Nota: 1.La fuerza de salida práctica de un cilindro es inferior a la fuerza teórica.
2. cuando un cilindro se mueve regularmente, la relación de carga se elige normalmente como 0.8De lo contrario, se utiliza el 0,6.
Ejemplo: supongamos que la fuerza de salida es de 1000 kgs y la presión de trabajo es de 70 kgf/cm. ¿Cuál es el diámetro adecuado del cilindro?
fuerza de salida F=1000kg
presión de trabajo P=70 kgf/cm
relación de cargaB=08
F,=A,XPXB
A,=F,/(P,X B)=1000/(70X0.8) =17.86cm
A = nD/4 = 0785D
Así que D' = 17,86 / 0,785 = 22,75 cm
D=/22.75=4.8cm=48mm
el tamaño adecuado del orificio es de 50 mm
Características:
1La señal de proximidad se detecta mediante detección magnética entre una proximidad en la superficie de un tubo y un imán incrustado en un pistón.
2La posición de la señal de proximidad está determinada por la posición de proximidad en la superficie del tubo del cilindro.
3La proximidad se puede ajustar y alinear fácilmente, lo que ahorra tiempo en el diseño y el montaje.
4Las dimensiones exteriores de los cilindros inductivos MGHC son las mismas que las de los cilindros HC.
Posiciones de puerto y de salida
| Tipo SD |
El tipo LA |
|
La posición de la válvula de comprobación se determinará por el valor de la entrada de la válvula.
|
|
Por ejemplo:formulario de pedido para la posición HCA70-LA-C-100X200-B-B-A
Puerto de entrada = posición B
Cushion = Una posición
Duración del cojín
|
En el caso de los vehículos de la categoría M2 |
- ¿ Qué? |
Yo... |
| 32-63 años |
20 |
10 |
| Entre 80 y 160 |
25 |
15 |
| 180- 224 |
30 |
27 |
| 250 |
35 |
32 |
- Si el movimiento de un cilindro con carga es superior a 500 mm/s,
- Si la velocidad de movimiento es superior a 750 mm/sec, se utilizarán válvulas de reducción de velocidad externas.
La solicitudno sólo para la producción de máquinas herramientas mecánicas y equipos de procesamiento de metales, sino que también se pueden utilizar ampliamente en actuadores de acero, control de plantas de energía nuclear, ascensores de pasajeros, etc.
| El tipo |
El símbolo |
Dibujo |
Con Bellow |
A prueba de calor |
En el caso de los vehículos de la categoría M2 |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| Doble actuación |
HCA |
|
HCA-H |
HCA-J |
| Las demás partidas |
HCC |
|
HCC-H |
HCC-J |
| Barras dobles con alineación |
HCD |
|
HCD-H |
HCD-J |
HC2- ¿Qué quieres decir?A. No- ¿Qué quieres decir?70- ¿Qué quieres decir? - ¿Qué quieres decir?- ¿ Qué?- ¿Qué quieres decir?C. Las- ¿Qué quieres decir?100- ¿Qué quieres decir?200ST- ¿Qué quieres decir? - ¿Qué quieres decir? - ¿Qué quieres decir? - ¿Qué quieres decir? - ¿Qué quieres decir? - ¿Qué quieres decir?
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

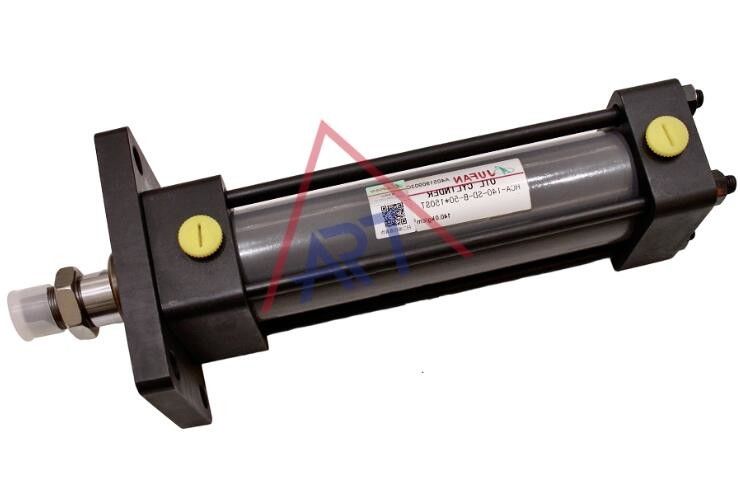

| HC2:Cilindros hidráulicos de barra de conexión |
| 1) Tipo |
A: doble actuación
C:barras dobles
D:barras dobles con alineación de la carrera
|
| 2)Presión de trabajo |
70: 70 kgf/cm2
140Se trata de un sistema de control de las emisiones de gases.
|
| 3) Desempeño en blanco: (uso estándar) |
H:con abajo
J:a prueba de calor/erosión (la temperatura más alta es de 200°C) |
| 4)Tipo de montaje |
El número de personas a las que se refiere el apartado 1 del presente artículo será igual al número de personas a las que se refiere el apartado 1 del presente artículo. |
| 5)Tamaño del bastón |
C: Clase C: Clase B
Nota: 1norma:varilla de la clase HC-70+C
2.Estándar: varilla de clase HC-140+B
3Especifique cuándo la barra de la clase HC-70+B o la barra de la clase HC-140+C
|
| 6) Borrado (mm) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7)El accidente cerebrovascular (mm) |
Max.stroke=Duración máxima de la carrera-Min. longitud de la carrera |
| 8) En blanco del cojín: |
No hay cojín
B: cojín en ambos lados
R: cojín en la cubierta de la varilla
H:Pulsón en la cubierta de la cabeza
|
| 9) Conectores Y |
Y:Y conector
I: El conector
|
| 10)Alineación de la carrera |
solo alineación hacia adelante y longitud alineada < o = longitud de la carrera
|
|
11)Posición del puerto
|
|
| 12)Posición del cojín |
|
| 13)Material de sello de aceite en blanco |
NBR (uso estándar),2: PU 3:FPM |
Especificar el material necesario durante el pedido
(1)N:NBR
(2)V:F ≤ 200°C
| Aburrido |
X. |
| 32.40.50 |
1/3.5xcarga + 45 |
| 63.80.100 |
1/4 x tiempo + 55 |
| 125.150180.200 |
1/5xgolpe + 65 |
| 224.250 |
1/6 x tiempo + 80 |
Fabricación:
¿Dónde se utilizan los cilindros hidráulicos?
Los cilindros hidráulicos son componentes muy versátiles. Se pueden encontrar en varias aplicaciones en diferentes industrias.
Se utilizan comúnmente en equipos de construcción como excavadoras y excavadoras para mover cargas pesadas.
En la actualidad, la tecnología de la información y la comunicación (IT) desempeña un papel crucial en los procesos de fabricación, como en las máquinas de estampado de metales y los equipos de moldeo de plástico.
Así que, ya sea que estés construyendo, fabricando, o simplemente sentado en una oficina,
Su escritorio, hay una buena probabilidad de que haya un cilindro hidráulico trabajando detrás de las escenas!
¿Cuáles son los tres tipos de cilindros hidráulicos?
Hay tres tipos principales de cilindros hidráulicos, cada uno diseñado para aplicaciones y condiciones de funcionamiento específicas:
1.cilindro hidráulico de una sola acción
- Operación:En un cilindro de una sola acción, el fluido hidráulico se presiona solo en un lado del pistón, generalmente para extender la varilla del pistón.como la gravedad o un resorte, cuando se libera la presión.
- Aplicaciones:Estos cilindros se utilizan comúnmente en aplicaciones como conectores, prensas hidráulicas y dispositivos de elevación donde la fuerza de retorno no es tan crítica o puede ser proporcionada por factores externos.
2.cilindro hidráulico de doble acción
- Operación:Un cilindro de doble acción tiene dos puertos para el fluido hidráulico: uno para extender la varilla del pistón y otro para retraerla.que permite una extensión y retracción controladas.
- Aplicaciones:Estos son más versátiles y se utilizan en una amplia gama de maquinaria, incluyendo equipos de construcción (por ejemplo, excavadoras), maquinaria industrial y sistemas automotrices,donde se requiere un movimiento preciso y constante en ambas direcciones.
3.cilindro hidráulico telescópico
- Operación:Los cilindros telescópicos consisten en múltiples etapas o mangas que se extienden secuencialmente.Estos cilindros permiten una carrera mucho más larga que los cilindros estándar de longitud retraída similar.
- Aplicaciones:Los cilindros telescópicos se utilizan a menudo en aplicaciones donde el espacio es limitado pero se necesita una carrera larga, como en camiones dump, grúas y equipos de manejo de materiales.
Cada tipo de cilindro hidráulico tiene sus ventajas únicas, por lo que es adecuado para diferentes aplicaciones industriales y mecánicas.
Las válvulas hidráulicas son componentes esenciales en los sistemas hidráulicos, utilizados para controlar el flujo y la dirección del fluido hidráulico.Comprender cómo funcionan implica conocer los diferentes tipos de válvulas hidráulicas, sus componentes, y sus principios de funcionamiento.
Tipos de válvulas hidráulicas
-
Las válvulas de control direccionales:
- Control de la dirección del flujo de fluido hidráulico dentro del sistema.
- Los tipos incluyen:
- Las válvulas de la bobina:Utilice una bobina para dirigir el flujo de fluido entre los diferentes puertos.
- Las válvulas de maniquí:Utilice una marioneta para abrir o cerrar las vías de flujo.
-
Las válvulas de control de presión:
- Regula la presión dentro del sistema hidráulico.
- Los tipos incluyen:
- Las válvulas de socorro:Protege el sistema de una presión excesiva desviando el fluido cuando la presión exceda un límite establecido.
- Las válvulas reductoras:Mantener una presión reducida en una parte del sistema.
- Valvas de secuencia:Asegurar que las operaciones se realizan en un orden específico manteniendo una presión de ajuste antes de permitir el flujo de fluido a otra parte del sistema.
-
Las válvulas de control de caudal:
- Regula el caudal del fluido hidráulico para controlar la velocidad de los actuadores.
- Los tipos incluyen:
- Las válvulas de aceleración:Oficios ajustables manualmente.
- Las válvulas de compensación de presión:Mantenga un flujo constante independientemente de las variaciones de presión.
Componentes de las válvulas hidráulicas
-
Cuerpo:
- La carcasa principal que contiene todos los componentes internos y proporciona las vías de flujo para el fluido hidráulico.
-
En el caso de las máquinas de la categoría 84
- El elemento móvil dentro de la válvula que dirige el flujo de fluido. La posición del carrete o de la mariposa determina qué puertos están conectados o bloqueados.
-
Actuación:
- Mecanismo que mueve la bobina o el muñeco.
- Manual de trabajo:palanca o el volante de mano.
- El solenoide:Activación eléctrica.
- El sistema de control de las emisionesLa presión del piloto se utiliza para mover el carrete.
- El motor de la unidad:La presión del aire se utiliza para mover el carrete.
-
Las agujas:
Se utiliza para devolver el carrete o la marioneta a su posición predeterminada cuando no se aplica ninguna fuerza de accionamiento.
-
Puertos:
Conexiones para líneas hidráulicas, normalmente etiquetadas como P (presión), T (tanque), A y B (puertos del actuador), etc.
Principios de funcionamiento
-
Control de dirección:
La posición de la bobina o de la mariposa dentro del cuerpo de la válvula determina la trayectoria de flujo del fluido hidráulico. En una válvula de bobina típica, la bobina se desliza hacia adelante y hacia atrás,Pistas de flujo de apertura y cierre entre puertosEn una válvula de poppet, el poppet se mueve para abrir o cerrar el camino de flujo.
-
Control de la presión:
- Las válvulas de control de presión utilizan un mecanismo de resorte para mantener o limitar la presión.cuando la presión del sistema exceda el ajuste de resorte- En una válvula reductora, la válvula se abre para desviar el fluido y bajar la presión.la válvula mantiene una presión de salida más baja al abrirse para reducir la presión cuando la salida excede el valor establecido.
-
Control de flujo:
Las válvulas de control de flujo ajustan el tamaño del conducto para regular el caudal.el tamaño del orificio se ajusta manualmente para controlar el caudal -En una válvula compensada por presión, un mecanismo de compensación ajusta el tamaño del orificio para mantener un caudal constante a pesar de los cambios de presión.
Ejemplos de funcionamiento de válvulas hidráulicas
-
Funcionamiento de la válvula de socorro:
- Cuando la presión del sistema alcanza el punto de ajuste de la válvula de alivio, la válvula se abre para permitir que el fluido fluya hacia el tanque, evitando la acumulación excesiva de presión.
-
Funcionamiento de la válvula de control direccional:
-En una válvula de bobina de 4 direcciones y 3 posiciones, la posición central puede bloquear todos los puertos,mientras se desplaza el carrete a un lado conecta el puerto de la bomba a un puerto del actuador y el puerto del tanque al otro puerto del actuador, controlando la dirección de un actuador.
-
Funcionamiento de la válvula de control de caudal:
- Una válvula de aguja, cuando se ajusta, cambia el tamaño del orificio, controlando el caudal a un actuador, controlando así su velocidad.
Mantenimiento y solución de problemas
-
Inspección periódica:
- Revisa las fugas, el desgaste y el correcto funcionamiento.- Inspeccionar los sellos y reemplazarlos si es necesario.
-
La limpieza:
- Asegúrese de que el líquido hidráulico y los componentes estén libres de contaminación para evitar que la válvula se pegue o no funcione correctamente.
-
Ajuste adecuado:
- Asegúrese de que los ajustes de presión se ajustan correctamente de acuerdo con los requisitos del sistema.- Revisa y ajusta regularmente los ajustes de flujo para mantener las velocidades deseadas del actuador.
Las válvulas hidráulicas son fundamentales para el control preciso de los sistemas hidráulicos, y comprender su funcionamiento es clave para mantener una maquinaria hidráulica eficiente y confiable.
