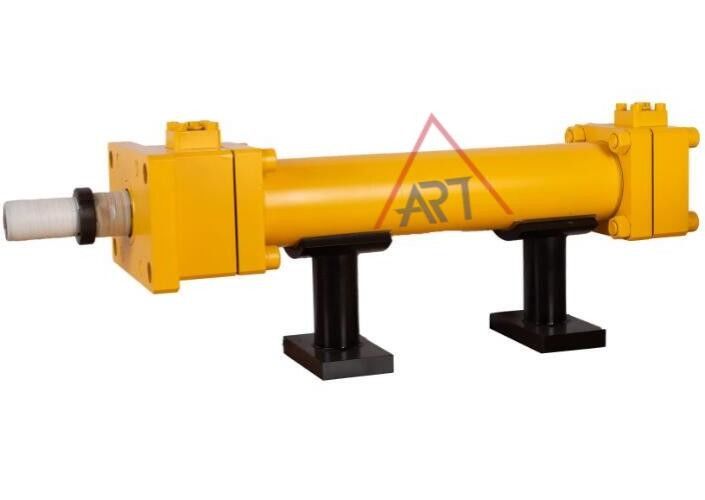

Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm

Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm

Barra cuatro que dirige el cilindro hidráulico

cilindro hidráulico que dirige de 240m m

Ingeniería baja del cilindro hidráulico de la fricción

Lugar de origen:

Jiangsu, China

Nombre de la marca:

Jufan

Certificación:

CE

Contacto los E.E.U.U.

Pida una cita
Detalles del producto
nombre:
Cuadrado que dirige el cilindro hidráulico
Diseño:
Barra cuatro
Presión de funcionamiento:
³ del 160kgf/Cm
Movimiento:
240m m
Característica:
fricción baja
Uso:
Equipo de la ingeniería
Pago y términos de envío
Cantidad de orden mínima
1
Precio
negotiable
Detalles de empaquetado
Cartón que embala el embalaje de madera
Tiempo de entrega
7days--30days
Condiciones de pago
T/T
Descripción de producto

Característica
1). Conformidad con las especificaciones ISO-6020/2.
2). La presión de trabajo más alta es ² de 160 kgf/cm
3). diseño de la Cuatro-barra, flexibilidad. Mantenimiento fácil, control estricto de la exactitud que trabaja a máquina y vida baja del fricción y alta.
4). Las dimensiones externas son compatibles con los productos del HMI de la compañía de Parker adentro en los E.E.U.U.
5). Variedad de tipos de la instalación para que clientes elijan.
6). Puede ser utilizado en dirigir el equipo, tal como acero, metalurgia, naves y otra maquinaria.
7). Compatibled con los cilindros del aceite en embalador.

Instalación

Símbolo Nombre Dibujo Símbolo Nombre Dibujo
SD Básico Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 0 TC Muñón intermedio Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 1
FA Reborde de Rod Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 2 TA Muñón principal Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 3
FB Reborde principal Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 4 CA Horquilla Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 5
LA Pie Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 6 CB Horquilla dual Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 7
Libra Ángulos del final Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 8

Ajuste y prueba del cilindro hidráulico

Primero, reduzca la presión de trabajo dentro del cilindro alrededor (de 0.5-1) MPa. Entonces, haga que la barra de pistón realiza el movimiento de intercambio y abra el enchufe del extractor para el extractor.

El método de abertura es como sigue:

Cuando el pistón alcanza el extremo de su movimiento, abra el enchufe del extractor en el momento cuando sube la presión, y ciérrelo inmediatamente antes de que la vuelta comience. Durante el proceso del extractor, usted puede oír un sonido que silba, seguido por la descarga del aceite espumoso blanco y turbio. Cuando el aire se descarga totalmente, el aceite roció hacia fuera estará claro. Lo completo del extractor se puede juzgar a simple vista.

Si el cilindro hidráulico se equipa de un dispositivo que protege ajustable, y el pistón está en el movimiento, primero fije la válvula de válvula reguladora a una posición con un flujo más bajo, y entonces ajustar gradualmente el tamaño del puerto de la válvula reguladora hasta que se cumplan los requisitos.

Además de realizar las tareas antedichas del ajuste, es necesario comprobar para saber si hay salida del aceite en diversos componentes de aislamiento y si los pernos de las piezas de conexión son flojos, para prevenir accidentes.

De acuerdo con el uso del cilindro hidráulico, programe los tiempos regulares de la inspección y mantenga los expedientes de inspección.

  1. Ajuste del dispositivo del extractor:

  2. Ajuste del dispositivo que protege:

  3. Inspección de diversas piezas del cilindro hidráulico:

  4. Inspección regular:

Pasos de la alineación:


tuerca de fijación 1.Turn hacia contador a la derecha con 1/4circle por la llave.

maleficio 2.Using. llave para ajustar el tornillo B del thealignment:

1)a la derecha, la velocidad de la barra será retraso

2)al revés a la derecha, la velocidad de la barra estará para arriba.

3.After alineación, maleficio del uso. el wrerch para fijar el screwB del thealignment, y entonces aprieta la nuez C del thecushion para prevenir posible

salida del sello D del amortiguador

4.Tighten la tuerca de fijación A

Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 9

Posiciones del puerto y del amortiguador

Tipo del SD Tipo del LA

Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 10

Standard=A: puerto de entrada B: Posición del amortiguador D: Posición de la válvula de control

Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 11

e.g: forma de orden para la posición HCA70-LA-C-100X200-B-B-A

Posición entrada del port=B

Posición de Cushion=A

Longitud del amortiguador

Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 12 Diámetro interior (milímetros) L l
32--63 20 10
80--160 25 15
180--224 30 27
250 35 32
  • Si el movimiento de un cilindro con el cargamento está sobre 500mm/sec.,
  • Si la velocidad móvil es más alta que 750mm/sec, las válvulas de reducción externas de la velocidad deben ser utilizadas

El uso no sólo para las máquinas-herramientas de la producción y el equipo de proceso mecánicos del metal, pero también puede ser ampliamente utilizado en actuadores del control de la central nuclear de acero, de los elevadores del pasajero, del etc

Especificar el material necesario mientras que ordena

(1) N: NBR

(2) V: F≤200℃

Diámetro interior X
32.40.50 1/3.5xstroke+45
63.80.100 1/4xstroke+55
125.150180.200 1/5xstroke+65
224,250 1/6xstroke+80

Fábrica:

Cuatro el ² más alto de la presión de trabajo del cilindro de Rod Design Versatility Engineering Hydraulic 160 Kgf/Cm 13
