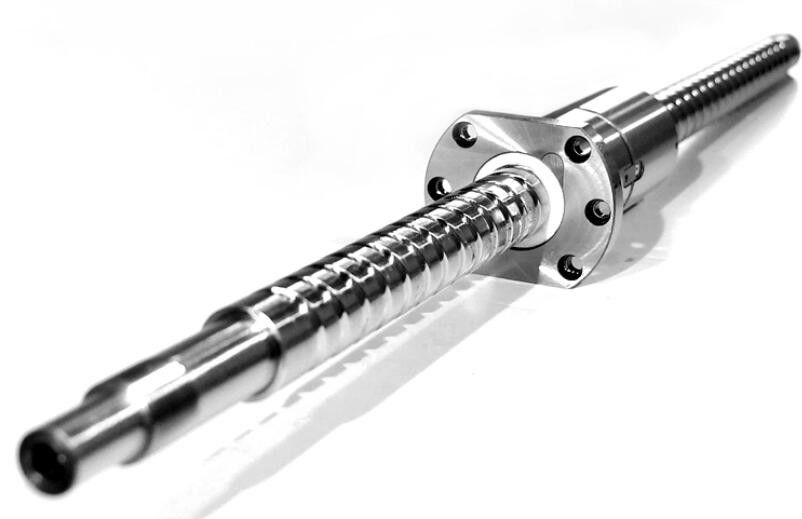

tornillo de posicionamiento de la bola del diámetro de 12-50m m con vuelta plástica del bloque de extremo

Descripción del Producto:

El husillo de bolas es un componente de transmisión de uso común tanto en herramientas como en maquinaria de precisión.Su función principal es convertir el movimiento de rotación en movimiento lineal o el par en fuerza axial repetida, al mismo tiempo que posee las características de alta precisión, reversibilidad y eficiencia.Debido a su pequeña resistencia a la fricción, los husillos de bolas se utilizan ampliamente en diversos equipos industriales e instrumentos de precisión.

Los rodamientos son un componente importante en los equipos mecánicos contemporáneos.Su función principal es soportar el cuerpo giratorio mecánico, reducir el coeficiente de fricción durante su movimiento y asegurar su precisión de rotación.El husillo de bolas suele estar equipado con un cojinete de soporte especial para el husillo, con un ángulo de contacto de 60°.Este rodamiento tiene una gran capacidad de carga, baja velocidad y alta precisión.Generalmente, los rodamientos deben emparejarse durante la instalación.El método de emparejamiento específico debe determinarse en función del uso de la máquina herramienta, y los dos extremos del husillo de bolas se conectan a través de cojinetes y asientos de cojinetes, y luego se conectan a través de asientos de cojinetes y equipos.La tuerca del tornillo está conectada al asiento de la tuerca a través de bridas, chavetas o roscas.Después de instalar los cojinetes en ambos extremos de la varilla roscada, fíjelos con anillos de seguridad o tuercas de seguridad.Cuando el husillo de bolas está funcionando, producirá una fuerza axial y requiere rodamientos que puedan soportar el empuje axial.

Para mejorar la precisión de trabajo del sistema de alimentación, el mecanismo de husillo de bolas debe tener una alta rigidez de transmisión.Además de aumentar la rigidez del propio husillo de bolas, el mecanismo del husillo de bolas debe diseñarse con una estructura de soporte suficientemente rígida y debe instalarse correctamente.Los factores que afectan la rigidez de la estructura de soporte incluyen la rigidez del asiento del rodamiento, el área de contacto entre el asiento del rodamiento y la estructura de la máquina y la rigidez del rodamiento.

Husillo de bolas universal, basta con utilizar rodamientos de bolas de contacto angular.Instale los cojinetes "cara a cara" en los dos extremos del eje de soporte del husillo de bolas.Si se trata de una varilla roscada especializada para equipos especiales y si el manual de instalación del equipo requiere el uso de cojinetes especializados, entonces ensamble de acuerdo con las instrucciones pertinentes.

En la capacidad de carga del husillo de bolas, existen simultáneamente cargas radiales y axiales, y se debe tener en cuenta la selección de los rodamientos.Los rodamientos de uso común que pueden soportar la carga simultáneamente incluyen rodamientos de contacto angular y rodamientos de rodillos cónicos.El primero se centra en cargas ligeras secas y campos de alta velocidad, mientras que el segundo se centra en cargas pesadas y situaciones de baja velocidad.Cabe señalar que los dos tipos de cojinetes anteriores generalmente se usan en pares y se instalan entre sí (cara a cara o espalda con espalda), lo que puede limitar el movimiento axial de la varilla del tornillo.

Instrucciones de instalación para rodamientos de husillo de bolas: utilizando el manguito de instalación, el diámetro del manguito es el mismo que el del aro interior del rodamiento y el material puede ser un manguito de aluminio o cobre para presionar el aro interior. Si la tolerancia es estrecha o Si el ajuste de interferencia está apretado, se debe calentar el rodamiento.Preste atención a observar el ángulo de contacto de la flecha o del elemento rodante dentro del rodamiento en su posición completa.Generalmente se combina espalda con espalda o cara a cara, y finalmente se atornilla la tuerca de bloqueo.Se pueden usar placas retrorreflectoras o anillos de seguridad con orificios para manejar la situación de tornillos de bloqueo flojos.

Características:

El husillo de bolas ofrece muchas ventajas, en particular:

• Alta eficiencia con equipos de prueba y proceso de inspección de calidad que garantizan una eficiencia del producto del 90 % o superior.
• Bajo aumento de temperatura debido a la calidad superior de la superficie de la pista de bolas del husillo y al estricto tamaño de la bola.
• Alta precisión gracias al pequeño aumento de temperatura y a medidas como el preapriete y la eliminación de holguras.
• Alta velocidad con la máquina funcionando de manera confiable a altas velocidades superiores a 60 M/min.
• Alta rigidez con la varilla del tornillo y la tuerca procesadas con excelentes materiales y eliminación del ajuste previo y la holgura.
• Alta reversibilidad debido a la ausencia de fricción viscosa entre tornillo y tuerca.
• Bajo mantenimiento con un dispositivo especial de prevención de polvo diseñado en el extremo de la tuerca.
• Larga vida útil gracias al estricto control del material y dureza superficial HRC62 del tornillo y la tuerca.

Parámetros técnicos:

Aplicaciones:

Los husillos de bolas se pueden utilizar ampliamente para diversas maquinarias industriales, como centros de mecanizado CNC, tornos CNC, bancadas CNC, máquinas cortadoras de alambre CIC, perforadoras CNC, fresadoras de pórtico, equipos de procesamiento láser, máquinas de marcado, máquinas de grabado CNC, máquinas de dibujo y embalaje IC. máquina, máquina de mecanizado por descarga CIC, máquina rectificadora CWC, maquinaria para vidrio, maquinaria textil, maquinaria para trabajar la madera, maquinaria de impresión y embalaje, maquinaria para petróleo, maquinaria metalúrgica, maquinaria para tabaco, etc.

Además, también se puede aplicar a maquinaria electrónica, como brazos robóticos, maquinaria de prueba, equipos de medición, plataformas XY, equipos médicos y equipos automatizados de fábrica.Mientras tanto, los husillos de bolas se pueden utilizar para maquinaria de transmisión, equipos de tratamiento térmico de metales, equipos de reacción nuclear, actuadores y soporte para la industria aeroespacial, como actuadores de flaps de aviones, actuadores de asientos, equipos de instalación de aeropuertos, actuadores de antenas de radio, controles de puertas y ventanas, camas médicas. control, equipo de estacionamiento, etc.

Personalización:

NuestroGuías de movimiento linealestán diseñados para ser compatibles con cargas pesadas y están hechos de metal tipo ranura en la cintura.La estructura incluye un eje, una tuerca y rodamientos de bolas.Nuestros productos vienen con diámetros que van desde 12 a 50 mm y una longitud máxima de 10 m.Con una capacidad de carga estática de 595 toneladas, nuestroGuías de movimiento linealEstán hechos de eje de husillo de bolas con tuerca, husillo de bolas, husillos de bolas laminados y guías lineales.

Empaque y envío:

Las guías de movimiento lineal se empaquetan cuidadosamente y se envían a los clientes de la manera más eficiente y segura posible.Nuestro personal tiene el máximo cuidado para garantizar que el producto se empaquete correctamente y se envíe de forma segura a su destino.

Utilizamos una combinación de materiales de embalaje con aislamiento térmico y acolchado protector para mantener el producto en su mejor estado durante el transporte.Utilizamos plástico de burbujas, plástico y otras formas de amortiguación para proteger el producto de impactos y otros daños físicos.

También utilizamos tecnologías especiales de seguimiento y monitoreo para garantizar que nuestros clientes reciban su producto de manera oportuna.Nuestro sistema de seguimiento nos permite monitorear el progreso del producto desde el punto de empaque hasta su destino final.

También nos asociamos con compañías de envío confiables para garantizar que nuestros clientes reciban sus productos de manera oportuna.Utilizamos los métodos de envío más confiables para garantizar que nuestros clientes reciban sus productos de manera segura.
