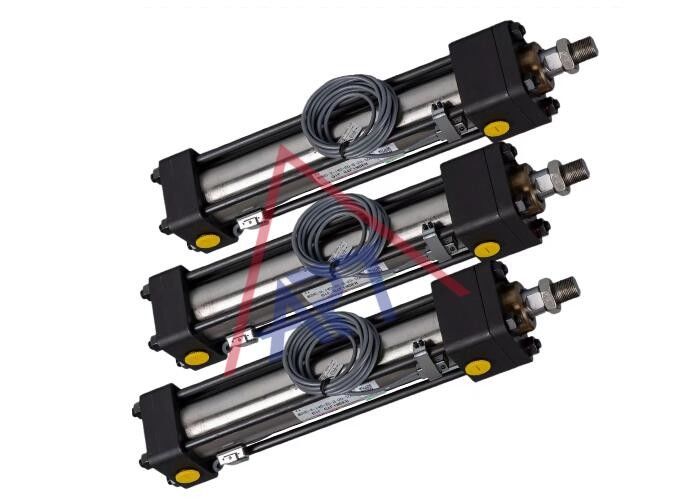

Cilindro hidráulico de detección inductivo de los tensores con la detección de posición exacta y confiable

Descripción:

1Un cilindro hidráulico de inducción magnética utiliza un sensor de proximidad que detecta las señales a través de la detección magnética.

2El sensor de proximidad está situado en la superficie del tubo del cilindro y detecta una señal de un imán incrustado en el pistón.

3La posición de la señal del sensor de proximidad está determinada por la ubicación del sensor de proximidad en el tubo del cilindro.

4Esto facilita la configuración y alineación del sensor, ahorrando tiempo durante los procesos de diseño y montaje.

5Las dimensiones externas de los cilindros inductivos MGHC son las mismas que las de los cilindros HC, lo que los hace intercambiables en ciertas aplicaciones.Esto permite un fácil reemplazo o mejora de los cilindros existentes sin modificar el equipo relacionado.

En general, el uso de un cilindro hidráulico de inducción magnética con un sensor de proximidad proporciona una detección de posición precisa y confiable, que es esencial en muchas aplicaciones industriales.

¿De qué están hechos los cilindros hidráulicos?

Los cilindros hidráulicos se construyen típicamente con materiales duraderos para resistir las fuerzas y presiones que encuentran.

1. Barril de cilindro: Esta pieza suele estar hecha de tubos de acero sin costura, lo que proporciona resistencia y resistencia al desgaste.

2. El pistón:Los pistones suelen estar hechos de materiales como acero, aluminio o hierro fundido. La elección depende de la aplicación específica y la resistencia requerida.

3. Rodas de pistón: Al igual que el cañón del cilindro, las barras de pistón están generalmente hechas de acero de alta resistencia para manejar las fuerzas de tracción durante el funcionamiento.

4. Las focas: Los cilindros hidráulicos incorporan varios sellos para evitar la fuga de líquido hidráulico. Estos sellos a menudo están hechos de caucho u otros materiales elastoméricos.

5. Capas finales y componentes de montaje: Estas piezas pueden estar hechas de metales como el acero o el aluminio, proporcionando un soporte estructural y permitiendo la fijación del cilindro a otros componentes.

La elección de los materiales depende de factores como la aplicación, los requisitos de carga y las condiciones ambientales.y compatibilidad con el entorno operativo.

Las dimensiones exteriores:

MGHCA-SD de doble acción, básico	MGHCA-SD doble barras, básico
con bajo (MGHCAH)	con prueba de calor/erosión ((MGHCAJ)
especificar el material necesario al ordenar 1) N:NBR 2) V:: ≤ 200 °C	La temperatura es de 80°C≤200°C. Las dimensiones son las mismas que el tipo básico.

Formulario de pedido

MGHC-A. No- ¿Qué quieres decir?70- ¿Qué quieres decir?H.- ¿Qué quieres decir?En el caso de los- ¿Qué quieres decir?C. Las- ¿Qué quieres decir?Las demás:- ¿Qué quieres decir?B. El trabajo- ¿Qué quieres decir?Y- ¿Qué quieres decir?25 mm- ¿Qué quieres decir?1- ¿Qué quieres decir?Tn- ¿Qué quieres decir?A. No- ¿Qué quieres decir?B. El trabajo- ¿Qué quieres decir?1

1 2 3 4 5 6 7 8 9 10 11 12 13

Configuración de proximidad

Usando corchetes Usando banda

■Mientras el pistón se mueve hacia delante, la distancia entre A y

B se llama "área de detección activa".

■Mientras el pistón se mueve hacia atrás desde la posición A a la posición C, la detección sigue "encendida", la distancia

entre A y C se llama "diferencia de detección".

Duración del cojín

	En el caso de los vehículos de la categoría M2	- ¿ Qué?	Yo...
	32-63 años	20	10
	Entre 80 y 160	25	15
	180- 224	30	27
	250	35	32

• Si el movimiento de un cilindro con carga es superior a 500 mm/s,
• Si la velocidad de movimiento es superior a 750 mm/s, se utilizarán válvulas de reducción de velocidad externas.

La solicitudno sólo para la producción de máquinas herramientas mecánicas y equipos de procesamiento de metales, sino que también se puede utilizar ampliamente en actuadores de acero, control de plantas de energía nuclear, ascensores de pasajeros, etc.

El tipo	El símbolo	Dibujo	Con Bellow	A prueba de calor	En el caso de los vehículos de la categoría M2
					32,40,50,63,80,100, 125,150,180,200,224, 250
Doble actuación	HCA		HCA-H	HCA-J
Las demás partidas	HCC		HCC-H	HCC-J
Barras dobles con alineación	HCD		HCD-H	HCD-J

Fabricación:

Preguntas frecuentes
P1: ¿Es usted un fabricante o una empresa comercial?
Tenemos nuestra propia fábrica, por lo que podemos proporcionar el mejor precio, así como el primer servicio.


P2: ¿Acepta productos personalizados o no estándar?
Sí, podemos personalizar los productos según los requisitos de los clientes.


P3: ¿Cuál es su MOQ?
El MOQ depende de las necesidades de nuestros clientes. Además, damos la bienvenida a la orden de prueba antes de la producción en masa.


P4: ¿Cuánto dura su plazo de entrega?
Normalmente, el tiempo de entrega es de 7 días si tenemos stock. Si no tenemos stock, necesita 15-30 días laborables. Y también depende de la cantidad y los requisitos de los productos.


P5: ¿Cuáles son sus términos de pago?
T/T. Si tiene alguna pregunta, no dude en contactarnos.
