El bloque de extremo vuelve vías guías plásticas del movimiento linear con el tipo método del surco de la cintura de la vuelta

Descripción del Producto:

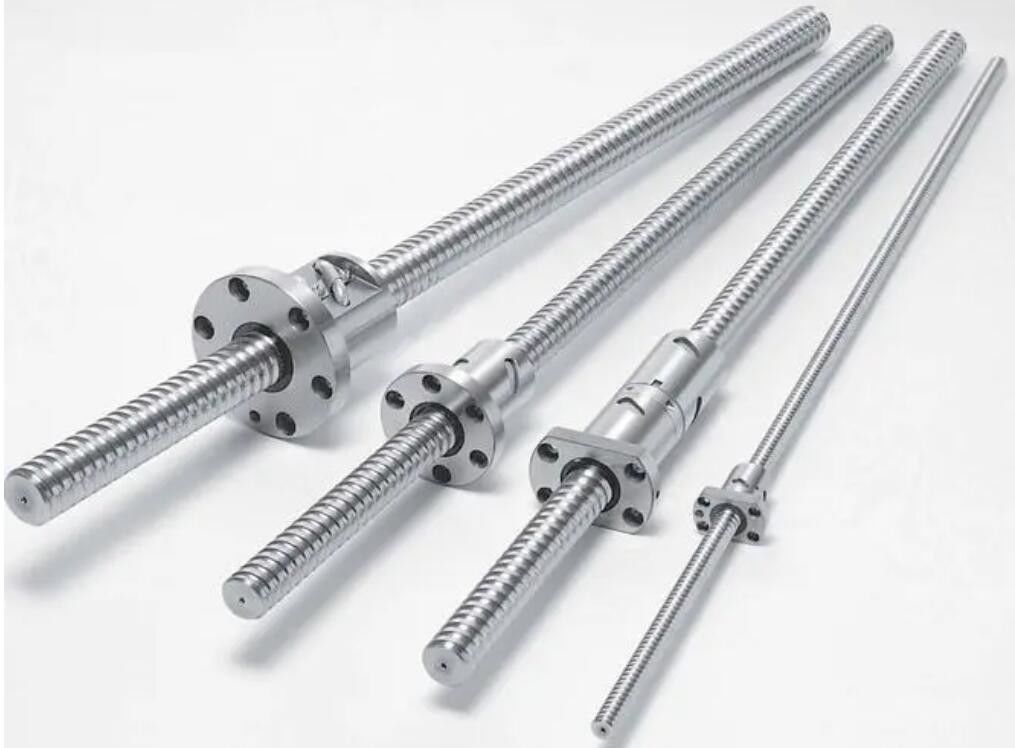

El husillo de bolas es un componente de transmisión de uso común tanto en herramientas como en maquinaria de precisión.Su función principal es convertir el movimiento de rotación en movimiento lineal o el par en fuerza axial repetida, al mismo tiempo que posee las características de alta precisión, reversibilidad y eficiencia.Debido a su pequeña resistencia a la fricción, los husillos de bolas se utilizan ampliamente en diversos equipos industriales e instrumentos de precisión.

Los rodamientos son un componente importante en los equipos mecánicos contemporáneos.Su función principal es soportar el cuerpo giratorio mecánico, reducir el coeficiente de fricción durante su movimiento y asegurar su precisión de rotación.El husillo de bolas suele estar equipado con un cojinete de soporte especial para el husillo, con un ángulo de contacto de 60°.Este rodamiento tiene una gran capacidad de carga, baja velocidad y alta precisión.Generalmente, los rodamientos deben emparejarse durante la instalación.El método de emparejamiento específico debe determinarse en función del uso de la máquina herramienta, y los dos extremos del husillo de bolas se conectan a través de cojinetes y asientos de cojinetes, y luego se conectan a través de asientos de cojinetes y equipos.La tuerca del tornillo está conectada al asiento de la tuerca a través de bridas, chavetas o roscas.Después de instalar los cojinetes en ambos extremos de la varilla roscada, fíjelos con anillos de seguridad o tuercas de seguridad.Cuando el husillo de bolas está funcionando, producirá una fuerza axial y requiere rodamientos que puedan soportar el empuje axial.

Para mejorar la precisión de trabajo del sistema de alimentación, el mecanismo de husillo de bolas debe tener una alta rigidez de transmisión.Además de aumentar la rigidez del propio husillo de bolas, el mecanismo del husillo de bolas debe diseñarse con una estructura de soporte suficientemente rígida y debe instalarse correctamente.Los factores que afectan la rigidez de la estructura de soporte incluyen la rigidez del asiento del rodamiento, el área de contacto entre el asiento del rodamiento y la estructura de la máquina y la rigidez del rodamiento.

Husillo de bolas universal, basta con utilizar rodamientos de bolas de contacto angular.Instale los cojinetes "cara a cara" en los dos extremos del eje de soporte del husillo de bolas.Si se trata de una varilla roscada especializada para equipos especiales y si el manual de instalación del equipo requiere el uso de cojinetes especializados, entonces ensamble de acuerdo con las instrucciones pertinentes.

En la capacidad de carga del husillo de bolas, existen simultáneamente cargas radiales y axiales, y se debe tener en cuenta la selección de los rodamientos.Los rodamientos de uso común que pueden soportar la carga simultáneamente incluyen rodamientos de contacto angular y rodamientos de rodillos cónicos.El primero se centra en cargas ligeras secas y campos de alta velocidad, mientras que el segundo se centra en cargas pesadas y situaciones de baja velocidad.Cabe señalar que los dos tipos de cojinetes anteriores generalmente se usan en pares y se instalan entre sí (cara a cara o espalda con espalda), lo que puede limitar el movimiento axial de la varilla del tornillo.

Instrucciones de instalación para rodamientos de husillo de bolas: utilizando el manguito de instalación, el diámetro del manguito es el mismo que el del aro interior del rodamiento y el material puede ser un manguito de aluminio o cobre para presionar el aro interior. Si la tolerancia es estrecha o Si el ajuste de interferencia está apretado, se debe calentar el rodamiento.Preste atención a observar el ángulo de contacto de la flecha o del elemento rodante dentro del rodamiento en su posición completa.Generalmente se combina espalda con espalda o cara a cara, y finalmente se atornilla la tuerca de bloqueo.Generalmente se utilizan detectores catadióptricos para posicionar los cojinetes.

Características:

El husillo de bolas tiene muchas características excelentes.Tiene alta eficiencia con más del 90% de equipos de prueba y procesos de inspección de calidad.Debido a la calidad superior de la superficie y al tamaño estricto de la bola, tiene un bajo aumento de temperatura.Con un pequeño aumento de temperatura y medidas como el preapriete y la eliminación de holguras, logra una alta precisión.Se puede lograr una alta velocidad, ya que permite que la máquina funcione de manera confiable a más de 60 M/min y la varilla roscada y la tuerca se procesan con materiales excelentes.No hay fricción viscosa entre el tornillo y la tuerca, lo que garantiza que se mantenga la precisión del reinicio.En el extremo de la tuerca está diseñado un dispositivo especial de prevención de polvo que requiere mantenimiento general.Mediante un control estricto del material y la dureza de la superficie HRC62 del tornillo (acero con alto contenido de carbono) y la tuerca (acero aleado), el husillo de bolas tiene una larga vida útil.

Parámetros técnicos:

Aplicaciones:

El uso de husillos de bolas se utiliza ampliamente en muchas industrias:

Maquinaria industrial: centro de mecanizado CNC, torno CNC, bancada CNC, máquina cortadora de alambre CIC, máquina perforadora CNC, fresadora de pórtico, equipo de procesamiento láser, máquina marcadora, máquina grabadora CNC, máquina trefiladora, máquina envasadora IC, máquina mecanizadora de descarga CIC, rectificadora CWC. máquina, maquinaria de vidrio, maquinaria textil, maquinaria para trabajar la madera, maquinaria de impresión y embalaje, maquinaria petrolera, maquinaria metalúrgica, maquinaria de tabaco.

Maquinaria Electrónica: Brazo robótico, maquinaria de prueba, equipos de medición, plataforma XY, equipos médicos, equipos de automatización de fábricas.

Maquinaria de Transmisión: Equipos de tratamiento térmico de metales, equipos de reacción nuclear, actuadores.

Industria aeroespacial: actuador de flaps de avión, actuador de asiento, equipo de instalación de aeropuerto, actuador de antena de radio, control de puertas y ventanas, control de camas médicas, equipo de estacionamiento.

Personalización:

• Bajo nivel de ruido y duradero:Nuestras guías de movimiento lineal presentan propiedades duraderas y de bajo ruido, lo que le brinda una solución de movimiento más silenciosa y duradera.
• Longitud:Nuestras guías pueden alcanzar hasta 10 m de longitud, lo que le proporciona el tamaño exacto que necesita para su aplicación.
• Estructura:Nuestras guías se componen de ejes, tuercas y rodamientos de bolas, lo que le brinda una solución de movimiento resistente y confiable.
• Estructura de bola de tornillo:Nuestros husillos de bolas, husillos con rodamientos de bolas y husillos de bolas laminados le proporcionan alta velocidad y capacidades de carga pesada.
• Diámetro:Nuestras guías vienen en diámetros que van desde 12 a 50 mm, lo que le proporciona el tamaño exacto que necesita para su aplicación.

Empaque y envío:

Las guías de movimiento lineal se embalan de forma segura y se envían con el material de embalaje adecuado para proteger el producto de daños durante el transporte.Todos los artículos se inspeccionan cuidadosamente antes de embalarlos y enviarlos.

Para garantizar una entrega segura, las guías de movimiento lineal están envueltas en burbujas para protegerlas de posibles daños ocurridos durante el tránsito.Para artículos más grandes, también se colocan en una caja de cartón y se sellan con cinta de embalaje.

Antes del envío, las guías de movimiento lineal se verifican para detectar defectos o fallas.Si se encuentra alguno, se reemplaza o repara inmediatamente antes de ser enviado.
