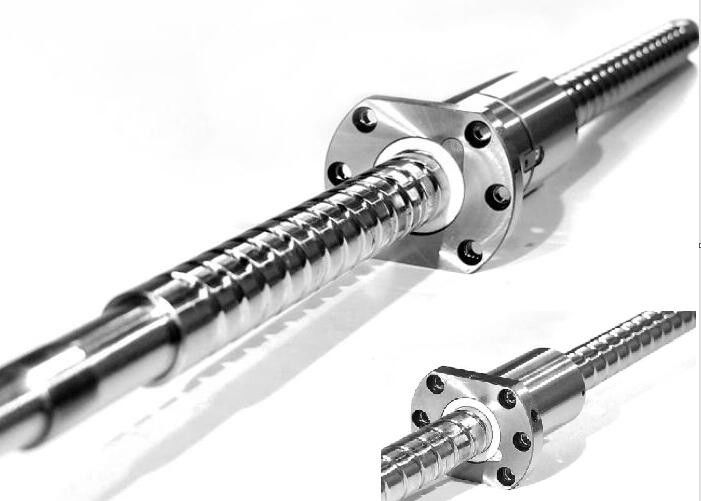

eje de poco ruido del tornillo de la bola de 12-50m m que aguanta con la nuez del reborde

Descripción del Producto:

El husillo de bolas es un componente de transmisión de uso común tanto en herramientas como en maquinaria de precisión.Su función principal es convertir el movimiento de rotación en movimiento lineal o el par en fuerza axial repetida, al mismo tiempo que posee las características de alta precisión, reversibilidad y eficiencia.Debido a su pequeña resistencia a la fricción, los husillos de bolas se utilizan ampliamente en diversos equipos industriales e instrumentos de precisión.

Los rodamientos son un componente importante en los equipos mecánicos contemporáneos.Su función principal es soportar el cuerpo giratorio mecánico, reducir el coeficiente de fricción durante su movimiento y asegurar su precisión de rotación.El husillo de bolas suele estar equipado con un cojinete de soporte especial para el husillo, con un ángulo de contacto de 60°.Este rodamiento tiene una gran capacidad de carga, baja velocidad y alta precisión.Generalmente, los rodamientos deben emparejarse durante la instalación.El método de emparejamiento específico debe determinarse en función del uso de la máquina herramienta.

Para mejorar la precisión de trabajo del sistema de alimentación, el mecanismo de husillo de bolas debe tener una alta rigidez de transmisión.Además de aumentar la rigidez del propio husillo de bolas, el mecanismo del husillo de bolas debe diseñarse con una estructura de soporte suficientemente rígida y debe instalarse correctamente.Los factores que afectan la rigidez de la estructura de soporte incluyen la rigidez del asiento del rodamiento, el área de contacto entre el asiento del rodamiento y la estructura de la máquina y la rigidez del rodamiento.

Husillo de bolas universal, basta con utilizar rodamientos de bolas de contacto angular.Instale los cojinetes "cara a cara" en los dos extremos del eje de soporte del husillo de bolas.Si se trata de una varilla roscada especializada para equipos especiales y si el manual de instalación del equipo requiere el uso de cojinetes especializados, entonces ensamble de acuerdo con las instrucciones pertinentes.

En la capacidad de carga del husillo de bolas, existen simultáneamente cargas radiales y axiales, y se debe tener en cuenta la selección de los rodamientos.Los rodamientos de uso común que pueden soportar la carga simultáneamente incluyen rodamientos de contacto angular y rodamientos de rodillos cónicos.El primero se centra en cargas ligeras secas y campos de alta velocidad, mientras que el segundo se centra en cargas pesadas y situaciones de baja velocidad.Cabe señalar que los dos tipos de cojinetes anteriores generalmente se usan en pares y se instalan entre sí (cara a cara o espalda con espalda), lo que puede limitar el movimiento axial de la varilla del tornillo.

Instrucciones de instalación para rodamientos de husillo de bolas:

• Usando el manguito de instalación, el diámetro del manguito es el mismo que el del aro interior del rodamiento, y el material puede ser un manguito de aluminio o cobre para presionar el aro interior. Si la tolerancia es ajustada o el ajuste de interferencia es ajustado, el El rodamiento debe calentarse.
• Preste atención a observar el ángulo de contacto de la flecha o del elemento rodante dentro del rodamiento en su posición completa.Generalmente se combina espalda con espalda o cara a cara, y finalmente se atornilla la tuerca de bloqueo.El catadióptrico debe prestar atención a la posición de la tuerca de fijación.Una vez bloqueado no se puede aflojar, de lo contrario afectará mayormente a la precisión de la transmisión.

Características:

El husillo de bolas presenta una alta eficiencia, con equipos de prueba y procesos de inspección de calidad que garantizan una eficiencia del producto superior al 90 %.Su bajo aumento de temperatura se atribuye a la calidad superior de la superficie de la pista de bolas del tornillo y al tamaño estricto de la bola que garantiza la menor fricción entre la bola y la pista.

El preapriete y la eliminación de la holgura hacen que el par de tornillos alcance una alta precisión de posicionamiento.El excelente diseño y la meticulosa fabricación permiten que esta máquina funcione de manera confiable a altas velocidades superiores a 60 M/min.Además, se mejora la rigidez de la varilla del tornillo y la tuerca mediante el procesamiento con excelentes materiales y la eliminación del ajuste previo y la eliminación de holguras.

Debido a la ausencia de fricción viscosa entre el tornillo y la tuerca, se elimina el fenómeno de fluencia en la transmisión.Además, se ha diseñado un dispositivo especial de prevención de polvo en el extremo de la tuerca y se requiere mantenimiento general durante el funcionamiento.Por último, se asegura una larga vida útil gracias al estricto control del material y la dureza superficial HRC62 del tornillo (acero con alto contenido de carbono) y de la tuerca (acero aleado).

Parámetros técnicos:

Aplicaciones:

Los usos de los husillos de bolas tienen una amplia gama de aplicaciones en el campo de la maquinaria industrial, como centros de mecanizado CNC, tornos CNC, bancadas CNC, máquinas cortadoras de alambre CNC, perforadoras CNC, fresadoras de pórtico, equipos de procesamiento láser, máquinas de marcado, máquinas de grabado CNC. , máquinas trefiladoras, máquinas envasadoras IC, máquinas mecanizadoras por descarga CNC, rectificadoras CWC, maquinaria para vidrio, maquinaria textil, maquinaria para trabajar la madera, maquinaria de impresión y envasado, maquinaria petrolera, maquinaria metalúrgica y maquinaria para tabaco.

Además, los husillos de bolas también se pueden utilizar en maquinaria electrónica, como brazos robóticos, maquinaria de prueba, equipos de medición, plataformas XY, equipos médicos y otros equipos de automatización de fábricas.La maquinaria de transmisión, como los equipos de tratamiento térmico de metales, los equipos de reacción nuclear y los actuadores, también se benefician del uso de husillos de bolas.En la industria aeroespacial, los husillos de bolas se utilizan comúnmente en actuadores de flaps de aviones, actuadores de asientos, equipos de instalación de aeropuertos y actuadores de antenas de radio.

Por último, los husillos de bolas también se utilizan ampliamente en el control de puertas y ventanas, control de camas médicas y equipos de estacionamiento.En conclusión, el uso de husillos de bolas se aplica a numerosas máquinas y equipos de diferentes industrias.

Personalización:
