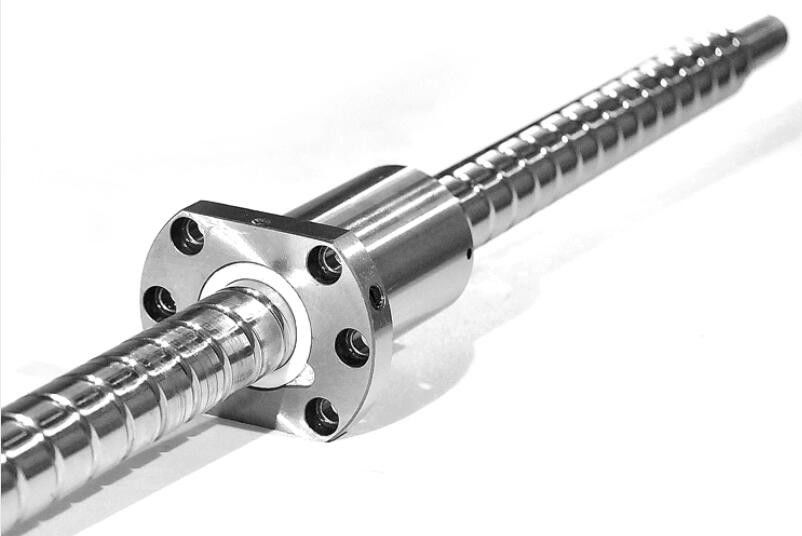

Descripción del Producto:
Para mejorar la precisión de trabajo del sistema de alimentación, el mecanismo de husillo de bolas debe tener una alta rigidez de transmisión.Además de aumentar la rigidez del propio husillo de bolas, el mecanismo del husillo de bolas debe diseñarse con una estructura de soporte suficientemente rígida y debe instalarse correctamente.Los factores que afectan la rigidez de la estructura de soporte incluyen la rigidez del asiento del rodamiento, el área de contacto entre el asiento del rodamiento y la estructura de la máquina y la rigidez del rodamiento.
El husillo de bolas suele estar equipado con un cojinete de soporte especial para el husillo, con un ángulo de contacto de 60°.Este rodamiento tiene una gran capacidad de carga, baja velocidad y alta precisión.Generalmente, los rodamientos deben emparejarse durante la instalación.El método de emparejamiento específico debe determinarse en función del uso de la máquina herramienta, y los dos extremos del husillo de bolas se conectan a través de cojinetes y asientos de cojinetes, y luego se conectan a través de asientos de cojinetes y equipos.La tuerca del tornillo está conectada al asiento de la tuerca a través de bridas, chavetas o roscas.Después de instalar los cojinetes en ambos extremos de la varilla roscada, fíjelos con anillos de seguridad o tuercas de seguridad.Cuando el husillo de bolas está funcionando, producirá una fuerza axial y requiere rodamientos que puedan soportar el empuje axial.
Husillo de bolas universal, basta con utilizar rodamientos de bolas de contacto angular.Instale los cojinetes "cara a cara" en los dos extremos del eje de soporte del husillo de bolas.Si se trata de una varilla roscada especializada para equipos especiales y si el manual de instalación del equipo requiere el uso de cojinetes especializados, entonces ensamble de acuerdo con las instrucciones pertinentes.
Características:
Un husillo de bolas se caracteriza por su alta eficiencia, bajo aumento de temperatura, alta precisión, alta velocidad, alta rigidez, alta reversibilidad, bajo mantenimiento y larga vida útil.
La eficiencia del producto es superior al 90% y la calidad superior de su superficie y el tamaño estricto de la bola reducen la fricción entre la bola y la pista.El par de tornillos también logra una alta precisión de posicionamiento debido al pequeño aumento de temperatura y la eliminación del ajuste previo y la eliminación de holguras.
El excelente diseño y fabricación permiten que la máquina funcione a altas velocidades de más de 60 m/min y al mismo tiempo tenga una gran rigidez, gracias al preapriete y la eliminación de holguras.Tiene bajos requisitos de mantenimiento, con un dispositivo especial de prevención de polvo en el extremo de la tuerca y cuidados generales durante la operación.
La larga vida útil se debe a que los materiales de la varilla del tornillo y la tuerca se procesan con materiales especiales, además de una dureza superficial de HRC62 del tornillo (acero con alto contenido de carbono) y la tuerca (acero aleado).
Parámetros técnicos:
| Parámetros |
Detalles |
| Método de trabajo |
Girando mientras se mueve axialmente |
| Capacidad de carga estática |
595 toneladas |
| Método de devolución |
Tipo de bloque final y ranura de cintura |
| Tipo de ranura en la cintura |
Metal, adecuado para cargas pesadas |
| Diámetro del orificio de instalación |
11-17,5 mm |
| Longitud |
Máx.10m |
| Diámetro |
12--50mm |
| Capacidad de carga dinámica |
126 toneladas |
| Retorno del bloque final |
Plástico, adecuado para alta velocidad |
| estructura |
Eje, tuerca de tornillo y rodamiento de bolas |
| Tornillo con rodamiento de bolas |
Sí |
| Eje de husillo de bolas con tuerca con brida |
Sí |
| tornillo de movimiento lineal |
Sí |
Aplicaciones:
Los husillos de bolas se utilizan ampliamente en una variedad de maquinaria industrial, electrónica y de transmisión.La maquinaria de uso común incluye:
- Maquinaria industrial: centro de mecanizado CNC, torno CNC, bancada CNC, máquina cortadora de alambre CIC, perforadora CNC, fresadora de pórtico, equipo de procesamiento láser, máquina de marcado, máquina de grabado CNC, máquina de trefilado, máquina de embalaje IC, máquina de mecanizado de descarga CIC, rectificadora CWC. máquina, maquinaria de vidrio, maquinaria textil, maquinaria para trabajar la madera, maquinaria de impresión y embalaje, maquinaria petrolera, maquinaria metalúrgica, maquinaria de tabaco.
- Maquinaria Electrónica: Brazo robótico, maquinaria de prueba, equipos de medición, plataforma XY, equipos médicos, equipos de automatización de fábricas.
- Maquinaria de transmisión: Equipos de tratamiento térmico de metales, equipos de reacción nuclear, actuadores.
- Industria aeroespacial: actuador de flaps de avión, actuador de asiento, equipo de instalación de aeropuertos, actuador de antena de radio, control de puertas y ventanas, control de camas médicas, equipo de estacionamiento, actuador de máquina herramienta.
Los husillos de bolas son un componente electrónico necesario en una variedad de maquinaria debido a su alta precisión y funcionamiento eficiente.Se han convertido en una parte indispensable de la producción mecatrónica.
Personalización:
Guías de movimiento lineal
- Estructuras: Eje, Tuerca de Tornillo y Rodamiento de Bolas
- Estructura de bola de tornillo: alta velocidad y carga pesada
- Rigidez: 1314N/um - 4956N/um
- Retorno del bloque final: Plástico, adecuado para alta velocidad
- Capacidad de carga estática: 595 toneladas
- Palabras clave: eje de husillo de bolas con tuerca con brida, husillo con rodamiento de bolas, alta velocidad y carga pesada, rigidez, retorno del bloque terminal, capacidad de carga estática
Empaque y envío:
Embalaje y envío de guías de movimiento lineal:
Las guías de movimiento lineal deben embalarse de forma segura para su envío.Todos los componentes deben estar protegidos y bien asegurados en el embalaje original o en una caja segura.El paquete debe estar etiquetado con una pegatina de "Frágil" y tener adjuntos los documentos de envío correspondientes.
Para envíos internacionales, el paquete debe estar marcado con las etiquetas y documentos aduaneros correctos.Se debe proporcionar un número de seguimiento para garantizar que se pueda rastrear el paquete durante el tránsito.
